Elastyczne lutnie wentylacyjne tłoczące typu B-BIS/T poziome,pionowe,redukcyjne oraz zestaw naprawczy są przeznaczone do stosowania w podziemnych wyrobiskach górniczych niemetanowych i metanowych ze stopniem”a”, “b”, “c” niebezpieczeństwem wybuchu metanu oraz klasy “A”,”B” zagrożenia wybuchem pyłu węglowego.
Elastyczne lutnie wentylacyjne tłoczące zostały zaprojektowane zgodnie z wymogami normy PN-G 43001:1999.
Do budowy elastycznych lutni wentylacyjnych tłoczących wykorzystujemy tkaniny techniczne
posiadające odpowiednie parametry techniczne.

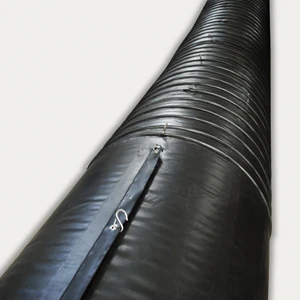

Elastyczne lutnie wentylacyjne tłoczące typu B-BIS/T to konstrukcja zgrzewana z tkaniny technicznej o
określonej średnicy i długości. Każda lutnia jest dwustronnie zakończona stalowymi pierścieniami z
drutu. Elastyczne lutnie wentylacyjne tłoczące typu B-BIS/T poziome posiadają jedną fałdę nośną (wyjątek
stanowią lutnie średnicy Fi 1200,które posiadają dwie fałdy nośne), w której zakute są oczka o średnicy
Fi 10[mm] służące do podwieszania lutni. Elastyczne lutnie wentylacyjne tłoczące typu B-BIS/T pionowe
posiadają dwie fałdy nośne,w których zakute są oczka o średnicy Fi 10[mm] służące do podwieszania lutni.
Lutnie tłoczące typu B-BIS/T na obu końcach zakończone są pierścieniami rozprężnymi które służą do usztywniania oraz uszczelniania połączeń między lutniami. Łączenie lutni tłoczących możliwe jest na dwa sposoby: za pomocą pierścienia rozprężnego Rys.1 lub za pomocą opaski ze złączem śrubowym Rys.2

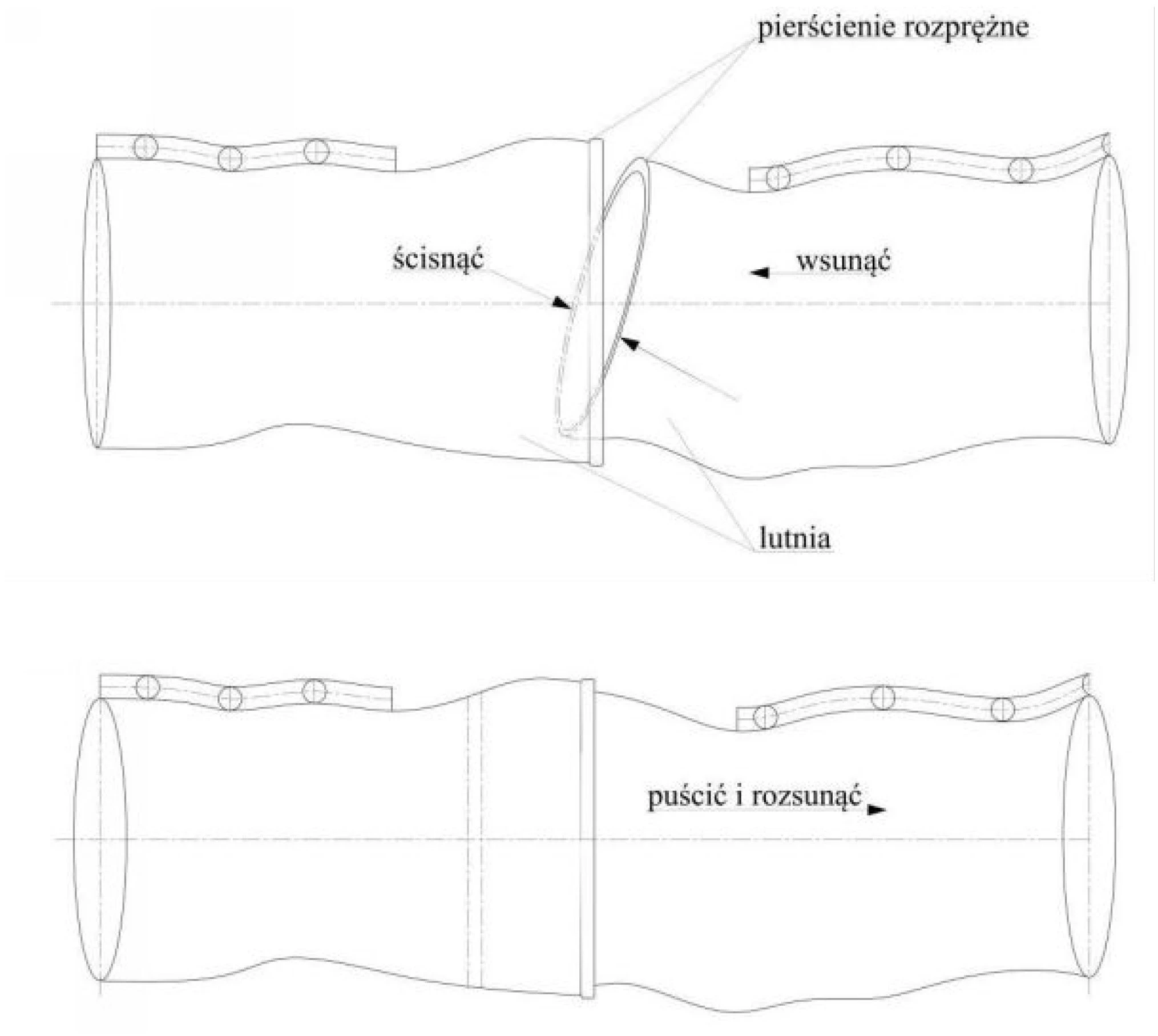

Rys.1

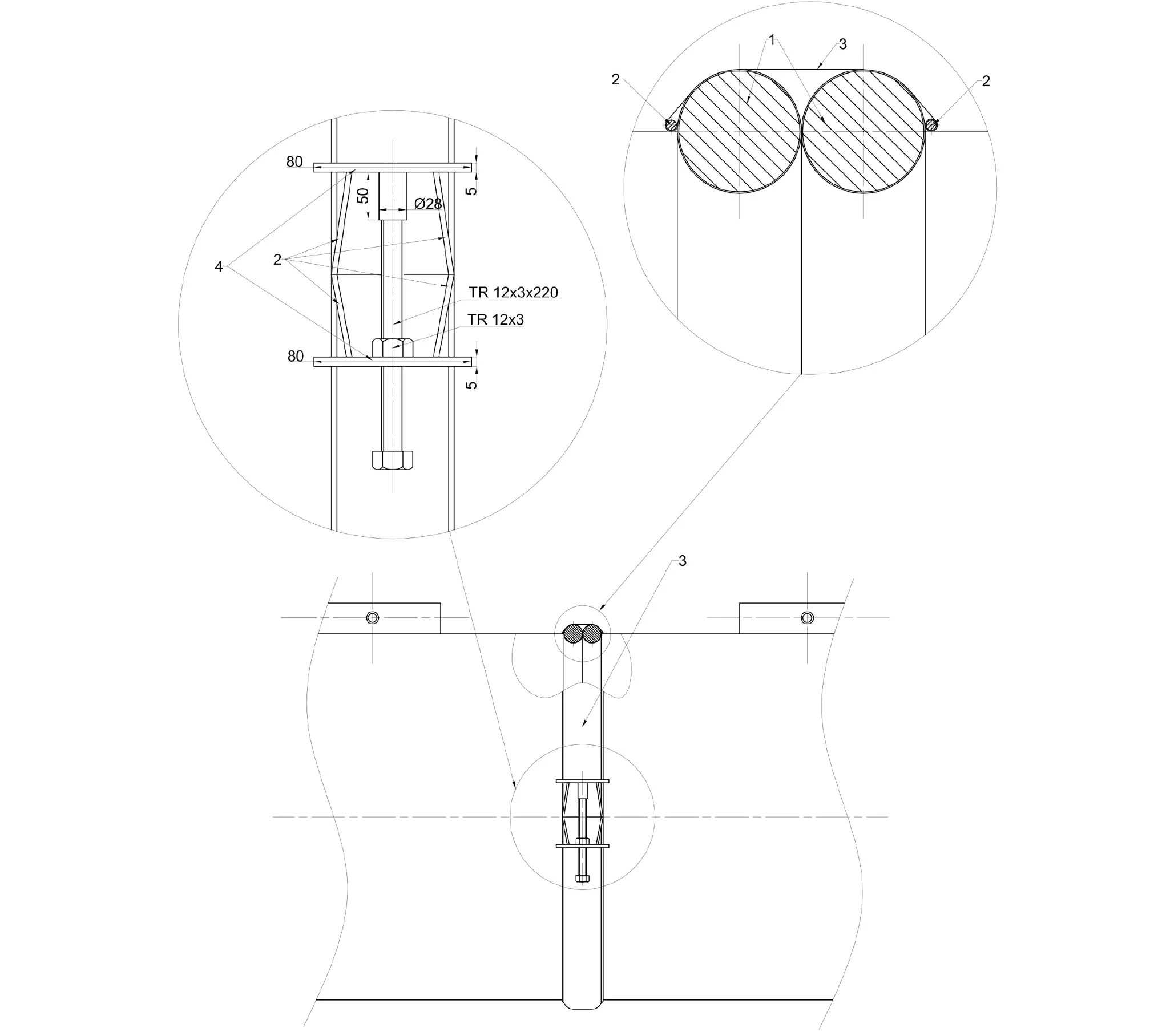

Rys.2
DANE TECHNICZNE |
|
| Ciśnienie pracy: | od 10000 Pa do 15000Pa |
| Zakres temperatury pracy | od -10 do +70C |
| Lutnie wentylacyjne tłoczące typu B-BIS/T produkowane są w zakresie średnic: | od Fi 200 do Fi 1200 [mm] |
| w zakresie długości: | od 2 do 50[m] |
